Ce este un PCB HDI?
HDI (High Density Interconnect) este o tehnologie de fabricatie PCB care permite densitati mult mai mari de trasee si componente fata de PCB-urile conventionale.
"La BGA, QFN sau selective soldering, eu cer intotdeauna validare pe minimum 3 loturi si trasabilitate completa a temperaturii, timpului si pastei folosite."

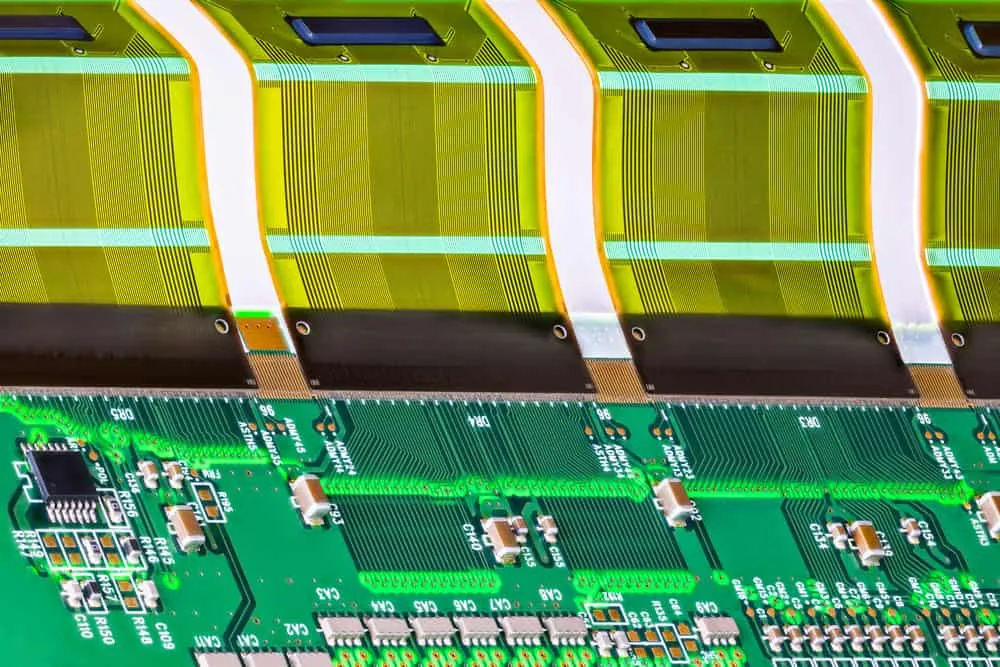

!PCB HDI cu microvia-uri si densitate inalta de componente
Daca sunteti nou in domeniul PCB-urilor, cititi mai intai Ce este un PCB? pentru bazele tehnologiei.
Caracteristici definitorii
- Microvia-uri (sub 150um diametru)
- Trasee subtiri (sub 100um)
- Spatiere minima (sub 100um)
- Via-in-pad
- Build-up layers
Cand ai nevoie de HDI?
1. Componente cu pitch fin
| Componenta | Pitch | Necesita HDI? |
|---|---|---|
| BGA 0.8mm | 0.8mm | Da |
| BGA 0.5mm | 0.5mm | Obligatoriu |
| BGA 0.4mm | 0.4mm | HDI avansat |
2. Dimensiuni reduse
Cand spatiul este premium (wearables, smartphone-uri), HDI permite aceeasi functionalitate in jumatate de spatiu.
3. High-speed design
Microvia-urile au inductanta mai mica, crucial pentru semnale de peste 1GHz. Pentru mai multe informatii despre PCB-uri multistrat, consultati ghidul PCB Multilayer.
Tipuri de HDI
Type I: 1+N+1
Un singur build-up layer pe fiecare parte a core-ului.
Exemplu: 1+4+1 (6 straturi total)
- Microvia L1-L2
- Core cu via through-hole L2-L5
- Microvia L5-L6
Type II: 2+N+2
Doua build-up layers pe fiecare parte.
Exemplu: 2+4+2 (8 straturi total)
- Microvia L1-L2
- Microvia L2-L3 (stacked sau staggered)
- Core L3-L6
- Similar pe bottom
Type III: Orice strat
Via-uri intre orice doua straturi adiacente. Cel mai complex si scump.
Microvia-uri: Tehnologia cheie
Tipuri de microvia-uri
| Tip | Descriere | Aplicatie |
|---|---|---|
| Laser drilled | 50-150um, 1:1 aspect ratio | Standard HDI |
| Stacked | Mai multe microvia aliniate | BGA escape |
| Staggered | Microvia offset | Cost mai mic |
| Filled & plated | Via umplut cu cupru | Via-in-pad |
Via-in-pad
Microvia plasata direct sub pad-ul BGA. Permite escape routing pentru BGA-uri cu pitch foarte fin.
Avantaje:
- Elimina dog-bone routing
- Reduce dimensiunea
- Imbunatateste performanta termica
Cerinte:
- Via umplut si planat
- Finisaj ENIG pentru coplanaritate - vezi ghidul finisaje PCB
Conform IPC-2226 (Sectional Design Standard for HDI), microvia-urile trebuie sa respecte un aspect ratio de maxim 1:1.
"Cand stencilul, profilul de reflow si volumul de pasta nu sunt masurate in aceeasi fereastra de proces, o abatere de 20-30% apare imediat in defectele de lipire."
Cost HDI vs PCB standard
| Caracteristica | Standard | HDI 1+N+1 | HDI 2+N+2 |
|---|---|---|---|
| Pret relativ | 1x | 2-3x | 4-6x |
| Lead time | 5-7 zile | 10-15 zile | 15-20 zile |
| Yield | 95%+ | 85-90% | 75-85% |
Merita costul?
Da, daca:
- Ai BGA cu pitch sub 0.65mm
- Dimensiunea este critica
- Performanta RF/high-speed e importanta
Nu, daca:
- Poti folosi componente cu pitch mai mare
- Ai spatiu pentru PCB mai mare
- Bugetul e foarte limitat
Design pentru HDI
Reguli de baza
1. Lucreaza cu producatorul - capabilitatile variaza
2. Stackup early - defineste inainte de rutare
3. BGA escape strategy - planifica via-urile
4. DFM check - obligatoriu inainte de productie
Greseli comune
- Via-uri prea apropiate de pad
- Aspect ratio prea mare pentru microvia
- Lipsa fiducialelor pentru inspectie
Pentru a evita aceste probleme, folositi intotdeauna verificarea DFM - detalii in articolul despre importanta DFM.
"Un proces SMT stabil inseamna de regula delta-T sub 10°C pe placa, first-pass yield peste 98% si reguli de acceptare aliniate la IPC-A-610 si J-STD-001."
FAQ
Ce tolerante ar trebui sa cer in RFQ pentru un PCB industrial?
Pentru un PCB standard, cere in scris grosime finita cu toleranta de ±10%, latime/spatiu conform capabilitatii fabricantului si clasa IPC-A-600 sau IPC-6012 relevanta; la impedanta controlata, confirma si tinta de 50 Ω sau 100 Ω cu raport TDR.
Cand devine obligatorie verificarea DFM pentru un design PCB?
DFM-ul devine obligatoriu inainte de prima comanda si este critic cand ai BGA sub 0.65 mm, via-uri mici sau stackup multistrat; o revizuire de 30-60 de minute poate elimina defecte care altfel costa 1-3 saptamani de relansare.
Ce standard IPC este cel mai relevant pentru acceptarea placilor goale?
Pentru placi goale, referintele uzuale sunt IPC-A-600 pentru acceptare vizuala si IPC-6012 pentru performanta; daca produsul intra in zone critice, specifica explicit Class 2 sau Class 3 in documentatia de achizitie.
Cum verific daca materialul PCB este suficient pentru procesul lead-free?
Compara Tg si Td cu profilul termic real; pentru procese SAC, multe aplicatii cer Tg de cel putin 170°C si varf de reflow in jur de 245-250°C, altfel creste riscul de warpage, delaminare si deriva de impedanta.
Cate mostre ar trebui validate inainte de productia de serie?
Pentru majoritatea proiectelor B2B, valideaza minimum 5-10 bucati din primul lot, plus cupoane sau rapoarte de proces pentru caracteristicile critice precum impedanta, grosime de cupru sau finisajul de suprafata.
---
🔧 Aveti nevoie de PCB HDI de inalta calitate?
WellPCB Romania ofera tehnologie HDI avansata:
- ✅ Microvia-uri laser de la 75um
- ✅ Via-in-pad cu umplere si placare
- ✅ Stack-up pana la 2+N+2
- ✅ Certificare IATF 16949 pentru automotive
---
Concluzie
HDI este tehnologia care face posibile dispozitivele electronice moderne compacte. Costul mai mare este justificat de capabilitatile superioare.
Pentru optimizarea costurilor proiectului, consultati 10 sfaturi pentru reducerea costurilor PCB.
Ai un proiect HDI? Contacteaza-ne pentru consultanta si capabilitati detaliate.
---
Surse si Referinte
1. IPC-2226 - Sectional Design Standard for HDI Printed Boards
2. Wikipedia - Printed Circuit Board - Informatii generale HDI
3. Ucamco HDI Guidelines - Ghid tehnic pentru design HDI
