Ce este un PCB?
PCB (Printed Circuit Board) sau placa de circuit imprimat este o placa realizata din material izolant pe care sunt trasate cai conductoare din cupru. Aceste cai conecteaza componentele electronice intre ele, formand un circuit functional.
"La BGA, QFN sau selective soldering, eu cer intotdeauna validare pe minimum 3 loturi si trasabilitate completa a temperaturii, timpului si pastei folosite."
!Exemplu de PCB multistrat cu componente SMD asamblate
Conform IPC (Association Connecting Electronics Industries), PCB-urile sunt standardizate prin specificatii precum IPC-6011 si IPC-A-600 pentru a asigura calitatea in industria electronica globala.
De ce sunt importante PCB-urile?
PCB-urile sunt prezente in aproape toate dispozitivele electronice moderne:
- Telefoane mobile si tablete
- Computere si laptopuri
- Automobile (sistemele de control, infotainment) - vezi PCB pentru industria auto
- Echipamente medicale
- Electronice industriale
Potrivit Wikipedia, primul PCB a fost inventat in 1936 de inginerul austriac Paul Eisler, iar de atunci tehnologia a evoluat semnificativ.
Tipuri de PCB-uri
1. PCB Rigid
Cel mai comun tip, realizat din FR4 (fibra de sticla epoxidica). Folosit in majoritatea aplicatiilor electronice. Pentru comparatii detaliate intre materiale, consultati articolul nostru despre FR4 vs Rogers.
2. PCB Flexibil

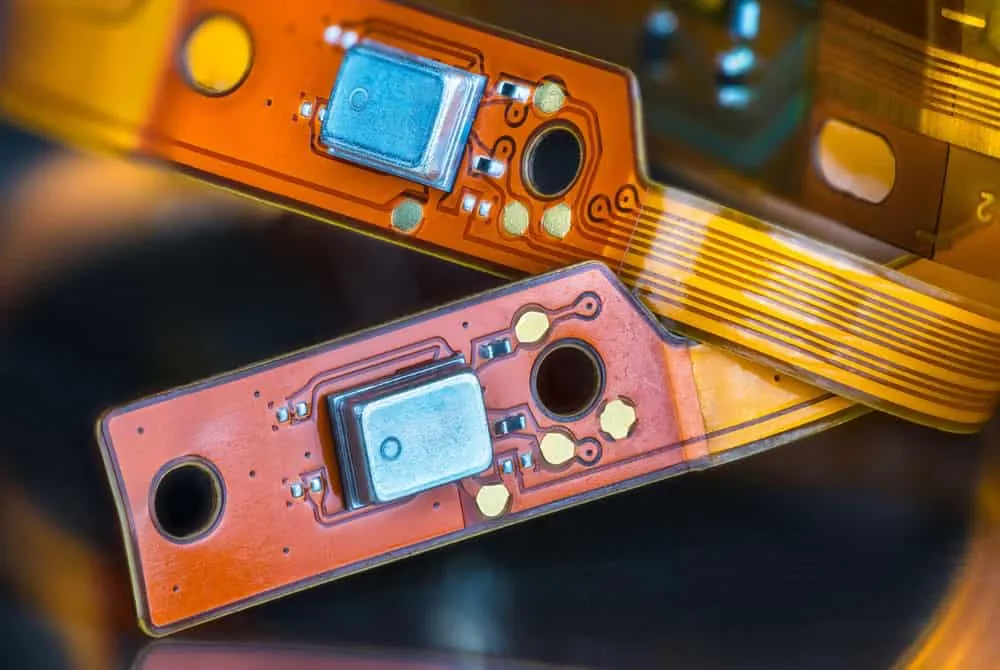

Realizat din poliimida, poate fi indoit si modelat. Ideal pentru dispozitive portabile si spatii inguste. Aflati mai multe in ghidul nostru despre PCB flexibil.
3. PCB Rigid-Flex
Combina sectiuni rigide cu sectiuni flexibile. Folosit in aplicatii aerospatiale si medicale.
4. PCB HDI (High Density Interconnect)
Placi cu densitate mare de conexiuni, micro-vias si linii fine. Pentru smartphone-uri si electronice avansate. Detalii complete in articolul despre HDI PCB.
Materiale folosite
| Material | Aplicatie | Tg (°C) | Cost Relativ |
|---|---|---|---|
| FR4 Standard | General | 130-140 | $ |
| FR4 High-Tg | Auto, Industrial | 170-180 | $$ |
| Poliimida | Flexibil | 250+ | $$$ |
| Rogers | RF, Microunde | Variabil | $$$$ |
| Aluminiu | LED, Power | N/A | $$ |
"Cand stencilul, profilul de reflow si volumul de pasta nu sunt masurate in aceeasi fereastra de proces, o abatere de 20-30% apare imediat in defectele de lipire."
FAQ
How do I convert a technical guide into concrete supplier requirements?
Turn the recommendation into numbers and standards: minimum width, ±10% tolerance, IPC class, and test method. If the requirement cannot be measured, the supplier will interpret it differently.
Which documents should be checked first in a new project?
Start with the drawing, BOM, stackup or connection scheme, and the acceptance standard. In many programs, those 4 documents resolve more than 80% of the early technical ambiguity.
What is the difference between a good recommendation and a good specification?
A recommendation says what would be useful, but a specification includes the numeric limit and reference, such as IPC Class 2, 100 Ω differential, or 125°C bake. That difference decides whether the project is verifiable.
When should DFM or DFX feedback be requested?
Ideally before RFQ and again before the pilot lot release; two short reviews of 30-60 minutes each can remove a large amount of late iteration and ECO churn.
How do I confirm that a supplier understood the technical requirement?
Ask for written confirmation of the critical parameters, including the standard used, tolerances, and test method. If the reply does not contain concrete values or reference documents, the requirement is still open.
---
"Un proces SMT stabil inseamna de regula delta-T sub 10°C pe placa, first-pass yield peste 98% si reguli de acceptare aliniate la IPC-A-610 si J-STD-001."
🔧 Aveti un proiect PCB in dezvoltare?
WellPCB Romania ofera servicii complete de fabricare PCB cu certificare IATF 16949. Beneficiati de:
- ✅ Prototipuri rapide de la 24 ore
- ✅ Calitate certificata pentru industria auto si medicala
- ✅ Suport tehnic in limba romana
---
Procesul de fabricatie
1. Design - Crearea schemei si layout-ului PCB. Consultati ghidul nostru de design PCB
2. Expunere - Transferul design-ului pe cupru
3. Gravare - Indepartarea cuprului in exces
4. Gaurire - Crearea gaurilor pentru componente
5. Placare - Depunerea cuprului in gauri (vias)
6. Masca de lipit - Aplicarea stratului protector verde
7. Serigrafie - Imprimarea marcajelor
8. Finisaj - HASL, ENIG, OSP etc. - vezi comparatie finisaje PCB
9. Testare - Verificare electrica 100%
Pentru intelegerea diferentelor intre tehnologiile de asamblare, cititi articolul SMT vs THT.
Specificatii importante
Cand comandati PCB-uri, specificati:
- Numar de straturi (1, 2, 4, 6, 8+) - mai multe detalii in ghidul PCB multilayer
- Grosime placa (0.4mm - 3.2mm)
- Grosime cupru (1oz, 2oz, 3oz+)
- Finisaj (HASL, ENIG, OSP)
- Culoare masca (verde, negru, albastru, rosu)
Concluzie
PCB-urile sunt fundamentul electronicii moderne. Alegerea corecta a tipului si specificatiilor de PCB poate face diferenta intre un produs de succes si unul problematic.
Aveti nevoie de PCB-uri de calitate? Solicitati o oferta gratuita de la WellPCB Romania.
---
