PCB Flexibil si Rigid-Flex: Ghid de Utilizare

Ce este un PCB flexibil?

PCB-ul flexibil (Flex PCB sau FPC) este fabricat pe substrat flexibil (de obicei polyimida) in loc de FR4 rigid. Poate fi indoit, rasucit sau pliat.

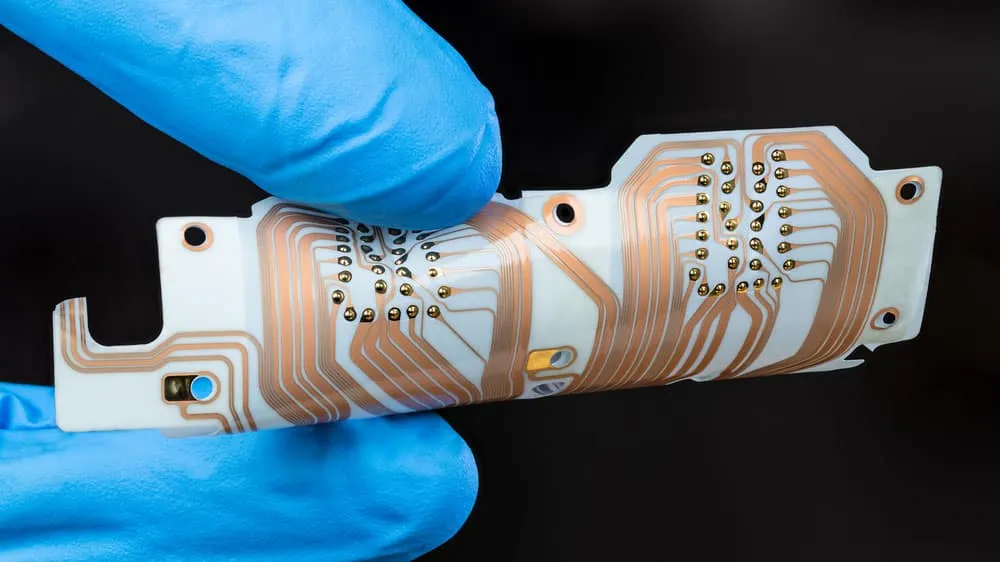

!PCB flexibil pentru aplicații cu spatiu limitat

Daca sunteti nou in domeniul PCB-urilor, cititi mai intai Ce este un PCB? pentru bazele tehnologiei.

Flex vs Rigid

Tipuri de flex PCB

1. Static flex

Indoit o singura data la instalare, ramane in pozitie.

Aplicații: Conexiuni interne, spatii inguste

2. Dynamic flex

Indoit repetat in timpul functionarii.

Aplicații: Laptop hinges, printere, masini CNC

Cerinte speciale:

• Raza de indoire minima (tipic 6x grosime)
• Trasee perpendiculare pe axa de indoire
• Coverlay in loc de soldermask

3. Rigid-flex

Combina sectiuni rigide (pentru componente) cu sectiuni flexibile (pentru conectare).

Avantaje:

• Elimina conectori si cabluri
• Fiabilitate maxima (mai putine conexiuni)
• Design 3D compact

Pentru proiecte care necesita densitate mare de componente pe sectiunile rigide, consultati ghidul HDI PCB.

Materiale pentru flex PCB

Polyimida (Kapton)

• Cel mai comun
• Tg: 250C+
• Flexibilitate excelenta
• Rezistenta chimica buna

PET (Polyester)

• Mai ieftin
• Tg: doar 80C
• Pentru aplicații simple

LCP (Liquid Crystal Polymer)

• Proprietati RF excelente
• Cost foarte mare
• Aplicații high-frequency

Design pentru flex

1. Raza de indoire

Formula: Rmin = 6 x grosime pentru static, 12-20x pentru dynamic.

Exemplu: Flex 0.1mm -> raza minima 0.6mm static, 1.2mm+ dynamic.

2. Trasee in zona de flex

• Perpendiculare pe axa de indoire
• Latime uniforma (fara variatii)
• Fara via-uri in zona de indoire
• Foloseste curved traces, nu unghiuri

3. Stiffeners

Materiale rigide lipite pe flex pentru:

• Zone de conectori
• Suport componente grele
• Puncte de fixare

4. Coverlay vs Soldermask

Conform IPC-2223 (Sectional Design Standard for Flexible Printed Boards), aceste reguli sunt critice pentru fiabilitatea produsului final.

Aplicații tipice

Consumer electronics

• Smartphone-uri (camera, display)
• Wearables (smartwatch)
• Laptops (hinge connections)

Automotive

• Instrumentar bord
• Senzori
• Sisteme de iluminare

Pentru aplicații automotive, se aplica cerintele IATF 16949 - detalii in articolul despre PCB automotive.

Medical

• Implant-uri
• Catetere
• Dispozitive portabile

Industrial

• Roboti (articulatii)
• Masini CNC
• Echipamente de testare

Cost flex vs rigid

Total tipic: 2-5x pretul rigid pentru flex simplu, 5-10x pentru rigid-flex complex.

Pentru sfaturi despre optimizarea costurilor, consultati 10 sfaturi pentru reducerea costurilor PCB.

Cand merita costul?

Da:

• Spatiu foarte limitat (wearables)
• Conexiuni de incredere critica
• Reducere greutate importanta
• Vibratii/miscare in aplicatie

Nu:

• Doar pentru "cool factor"
• Cand cabluri/conectori sunt OK
• Prototip proof-of-concept

Proiectare rigid-flex

Stack-up tipic

Exemplu 4L rigid-flex:

• Rigid section: 4 straturi FR4
• Flex section: 2 straturi polyimida
• Transition zone: atent proiectata

Transition zones

Puncte critice de stres. Cerinte:

• Teardrops pe toate pad-urile
• Fara via-uri in tranzitie
• Stiffener pentru suport

Fisiere necesare pentru flex

Standard:

• Gerber toate straturile
• Drill file
• Board outline cu bend lines

Fisiere suplimentare:

• Stiffener layer (contur stiffener)
• Bend line indication
• 3D model/sketch de utilizare

FAQ

Ce tolerante ar trebui sa cer in RFQ pentru un PCB industrial?

Pentru un PCB standard, cere in scris grosime finita cu toleranta de ±10%, latime/spatiu conform capabilitatii fabricantului si clasa IPC-A-600 sau IPC-6012 relevanta; la impedanta controlata, confirma si tinta de 50 Ω sau 100 Ω cu raport TDR.

Cand devine obligatorie verificarea DFM pentru un design PCB?

DFM-ul devine obligatoriu inainte de prima comanda si este critic cand ai BGA sub 0.65 mm, via-uri mici sau stackup multistrat; o revizuire de 30-60 de minute poate elimina defecte care altfel costa 1-3 saptamani de relansare.

Ce standard IPC este cel mai relevant pentru acceptarea placilor goale?

Pentru placi goale, referintele uzuale sunt IPC-A-600 pentru acceptare vizuala si IPC-6012 pentru performanta; daca produsul intra in zone critice, specifica explicit Class 2 sau Class 3 in documentatia de achizitie.

Cum verific daca materialul PCB este suficient pentru procesul lead-free?

Compara Tg si Td cu profilul termic real; pentru procese SAC, multe aplicații cer Tg de cel putin 170°C si varf de reflow in jur de 245-250°C, altfel creste riscul de warpage, delaminare si deriva de impedanta.

Cate mostre ar trebui validate inainte de productia de serie?

Pentru majoritatea proiectelor B2B, valideaza minimum 5-10 bucati din primul lot, plus cupoane sau rapoarte de proces pentru caracteristicile critice precum impedanta, grosime de cupru sau finisajul de suprafata.

---

🔧 Aveti nevoie de PCB Flex sau Rigid-Flex?

WellPCB Romania ofera solutii complete pentru flex PCB:

• ✅ Flex simplu 1-4 straturi
• ✅ Rigid-flex pana la 8+ straturi
• ✅ Polyimida de inalta calitate
• ✅ Certificare IATF 16949 pentru automotive

Solicitati Oferta Flex PCB →

---

Concluzie

PCB-urile flexibile si rigid-flex sunt solutii puternice pentru design compact si fiabil. Cheia este sa intelegi cand sunt necesare si cum sa proiectezi corect pentru manufacturabilitate.

Pentru verificarea designului inainte de producție, folositi serviciul nostru de verificare DFM.

Ai un proiect flex sau rigid-flex? Contacteaza-ne pentru consultanta tehnica si oferta personalizata.

---

Surse si Referinte

1. IPC-2223 - Sectional Design Standard for Flexible Printed Boards

2. IPC-6013 - Qualification and Performance Specification for Flexible PCBs

3. Wikipedia - Flexible electronics - Informații generale despre electronica flexibila
