Introducere
In asamblarea PCB-urilor exista doua tehnologii principale: SMT (Surface Mount Technology) si THT (Through-Hole Technology). Intelegerea diferentelor va ajuta sa alegeti tehnologia potrivita pentru proiectul dumneavoastra.
"La BGA, QFN sau selective soldering, eu cer intotdeauna validare pe minimum 3 loturi si trasabilitate completa a temperaturii, timpului si pastei folosite."

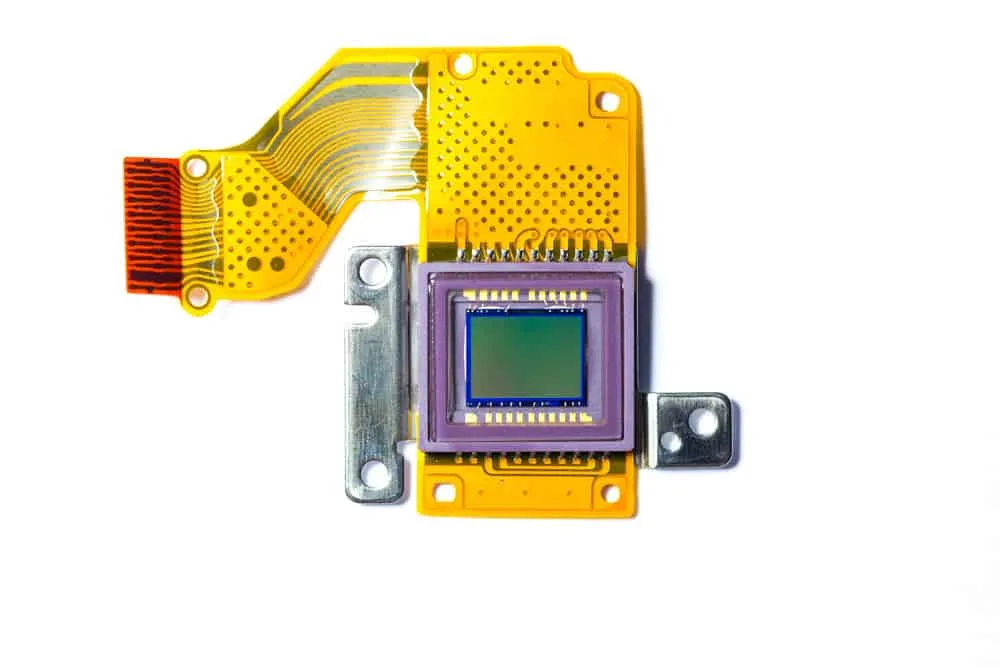

!PCB cu componente SMT - tehnologie de montaj pe suprafata
Daca sunteti nou in domeniul PCB-urilor, va recomandam sa cititi mai intai articolul Ce este un PCB? pentru a intelege bazele.
Ce este SMT?
Surface Mount Technology presupune montarea componentelor direct pe suprafata PCB-ului, fara a perfora placa. Conform IPC J-STD-001, aceasta este tehnologia preferata pentru electronicele moderne de mare densitate.
Avantaje SMT:
- Componente mai mici (pana la 0201)
- Densitate mai mare de componente
- Productie automatizata rapida
- Cost mai mic pentru serii mari
- Performante electrice mai bune (trasee scurte)
Dezavantaje SMT:
- Echipament specializat pentru reparatii
- Mai dificil pentru prototipuri manuale
- Componente sensibile la manipulare
Pentru detalii complete despre procesul SMT, consultati ghidul complet de asamblare SMT.
Ce este THT?
Through-Hole Technology foloseste componente cu terminale care traverseaza gauri in PCB si sunt lipite pe partea opusa.
Avantaje THT:
- Conexiuni mecanice mai robuste
- Usor de prototipat manual
- Ideal pentru componente de putere
- Rezistenta mai buna la vibratii
Dezavantaje THT:
- Componente mai mari
- Proces mai lent
- Cost mai mare pentru serii mari
- Limitat la un singur strat de montaj
Comparatie directa
| Criteriu | SMT | THT | Recomandat pentru |
|---|---|---|---|
| Dimensiune componente | Foarte mici (0201-0805) | Mari (DIP, TO-220) | SMT: miniaturizare |
| Viteza productie | Rapida (10k+/ora) | Lenta (manual) | SMT: volume mari |
| Cost serie mare | Mic | Mare | SMT: economie |
| Robustete mecanica | Medie | Excelenta | THT: vibratii |
| Densitate | Foarte mare | Limitata | SMT: complexitate |
| Reparabilitate | Dificila | Usoara | THT: mentenanta |
"Cand stencilul, profilul de reflow si volumul de pasta nu sunt masurate in aceeasi fereastra de proces, o abatere de 20-30% apare imediat in defectele de lipire."
FAQ
Ce standard se foloseste pentru acceptarea asamblarii PCB?
Cele mai frecvente referinte sunt IPC-A-610 pentru acceptare vizuala si J-STD-001 pentru procesul de lipire; pentru produse high-reliability, defineste in avans Class 3 si criteriile de inspectie aferente.
Cand este suficient AOI si cand trebuie X-Ray?
AOI este suficient pentru majoritatea defectelor externe, dar la BGA, QFN cu pad termic sau voiding critic trebuie X-Ray; pentru componente cu pas de 0.5 mm, multi OEM cer AXI/X-Ray pe FAI sau 100% pe pozitii critice.
Ce profil de reflow este sigur pentru SAC305?
Un profil tipic SAC305 are peak de 245±5°C si timp peste liquidus de 45-75 secunde, cu rampa de aproximativ 1-2°C/s; depasirea constanta a acestor ferestre accelereaza oxidarea si stresul termic.
Este obligatoriu testul functional dupa asamblare?
Nu pentru orice produs, dar pentru electronica industriala sau comerciala complexa este recomandat test functional 100% dupa AOI sau ICT; combinatia de inspectie vizuala si test electric reduce semnificativ defectele de iesire.
Cum se controleaza umiditatea componentelor inainte de lipire?
Respecta JEDEC J-STD-033, urmareste MSL-ul si limiteaza expunerea la floor life; pentru componente sensibile, bake-ul la 125°C conform datasheet-ului poate preveni popcorn cracking si defecte ascunse.
---
"Un proces SMT stabil inseamna de regula delta-T sub 10°C pe placa, first-pass yield peste 98% si reguli de acceptare aliniate la IPC-A-610 si J-STD-001."
🔧 Aveti nevoie de asamblare PCB profesionala?
WellPCB Romania ofera servicii complete de asamblare SMT si THT:
- ✅ Linii SMT automatizate de ultima generatie
- ✅ Inspectie optica automata (AOI)
- ✅ Testare functionala 100%
Solicitati Oferta de Asamblare →
---
Tehnologie mixta
Multe produse moderne folosesc tehnologie mixta - SMT pentru majoritatea componentelor si THT pentru:
- Conectori (USB, HDMI, alimentare)
- Componente de putere (MOSFET-uri, regulatoare)
- Elemente care suporta stres mecanic
Potrivit Electronics Weekly, peste 70% din produsele electronice profesionale folosesc tehnologie mixta pentru a combina avantajele ambelor metode.
Cand sa alegeti SMT?
- Produse de consum in masa
- Dispozitive miniaturizate (telefoane, wearables)
- Electronice de inalta frecventa - vezi HDI PCB
- Buget optimizat pentru serii mari
Cand sa alegeti THT?
- Prototipuri si serii mici - consultati ghidul de prototipare PCB
- Echipamente industriale
- Aplicatii cu vibratii puternice (automotive, aerospatial)
- Componente de putere mare
Impactul asupra costurilor
Alegerea tehnologiei influenteaza direct costul final. Pentru o analiza detaliata a factorilor de pret, cititi ghidul nostru despre costuri PCB.
Serviciile noastre
WellPCB Romania ofera atat asamblare SMT cat si THT, precum si tehnologie mixta. Contactati-ne pentru o oferta personalizata.
---
Surse si Referinte
1. IPC J-STD-001 - Requirements for Soldered Electrical and Electronic Assemblies - Standard industrial pentru asamblare
2. Wikipedia - Surface-mount technology - Informatii tehnice SMT
3. Electronics Weekly - Tendinte industrie electronica
