Importanta cablajelor auto
Un automobil modern contine 3-5 km de cabluri si 1500-3000 de conexiuni. Cablajul este sistemul nervos al vehiculului, conectand toate sistemele electronice.
"Daca specificatia conductorului, ecranarii si razei minime de curbura nu este scrisa numeric, furnizorul va interpreta cerinta diferit de la lot la lot."

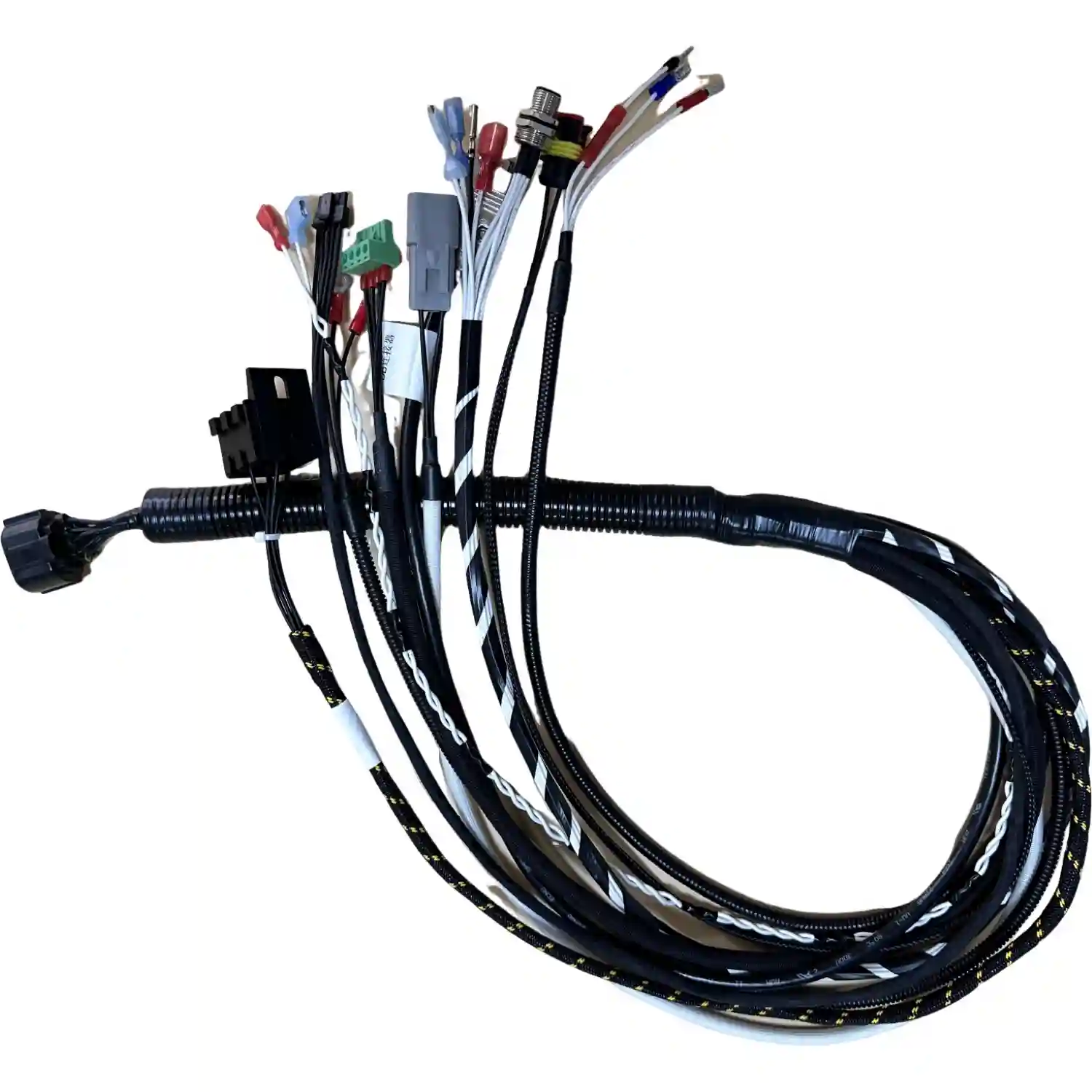

!Cablaj profesional pentru industria automotive
Pentru intelegerea completa a cerintelor electronicii auto, consultati si articolul nostru despre PCB pentru industria auto.
Standarde aplicabile
IPC/WHMA-A-620
Conform IPC (Association Connecting Electronics Industries), standardul IPC/WHMA-A-620 defineste criteriile de acceptabilitate pentru cablaje:
- Class 1 - Produse generale
- Class 2 - Produse de serviciu dedicat
- Class 3 - Produse de inalta fiabilitate (auto, aerospatial, medical)
Standarde OEM
Fiecare producator auto are specificatii proprii:
| OEM | Standard | Focus |
|---|---|---|
| VW/Audi | LV 112, LV 214 | Materiale, testare |
| BMW | GS 95003 | Calitate conectori |
| Mercedes | DBL 9552 | Rezistenta mediu |
| Ford | WSS-M1P87 | Specificatii materiale |
| GM | GMW 3191 | Cerinte generale |
Materiale pentru cablaje auto
Conductori
| Tip | Sectiune | Aplicatie | Avantaje |
|---|---|---|---|
| CCA | 0.35-2.5mm² | General | Cost redus |
| OFC | 0.5-6mm² | Power | Conductivitate maxima |
| Cupru cositorit | 0.5-4mm² | Medii corozive | Rezistenta coroziune |
Izolatie
- PVC - Standard, -40°C la +105°C
- XLPE - Rezistent temperaturi, -40°C la +125°C
- Teflon - Performante maxime, -65°C la +200°C
Conectori
Producatori certificati auto conform SAE International:
"Pentru ansambluri critice, 100% continuitate, test de izolatie si verificarea fortei de extractie sunt minimele necesare; sub acest prag, defectele apar in teren, nu la receptie."
- TE Connectivity
- Molex
- Aptiv (Delphi)
- Yazaki
- Sumitomo
FAQ
Ce standard este cel mai folosit pentru acceptarea cablajelor?
Pentru majoritatea proiectelor industriale, standardul de referinta este IPC/WHMA-A-620; defineste in RFQ daca tinta este Class 2 sau Class 3, fiindca diferentele de aspect si testare sunt semnificative.
Este necesar test electric 100% pentru fiecare cablaj?
Da, pentru ansamblurile de productie recomand test 100% pentru continuitate, scurt si pinout, iar pentru cablaje critice se adauga hipot sau rezistenta de izolatie la 500-1500 VDC, dupa aplicatie.
Cum aleg sectiunea conductorului pentru curent si temperatura?
Sectiunea se alege dupa curent, lungime, cadere de tensiune si temperatura; pentru aplicatii industriale, confirma limita termica a izolatiei, de exemplu 80°C, 105°C sau 125°C, si verifica clasa IEC 60228 a conductorului.
Cand este obligatorie ecranarea sau terminatia de 360°?
Ecranarea devine esentiala la semnale sensibile, RF sau medii cu mult zgomot electromagnetic; o terminatie de 360° este frecvent ceruta pentru a mentine performanta EMC si a reduce scaparile de EMI la capete.
Ce documente ar trebui trimise unui producator de cablaje?
Minimum necesar: desen 2D, BOM, pinout, lungimi, tip de conector, standard de acceptare si cerinte de test; daca lipsesc aceste puncte, 70-80% dintre clarificarile initiale apar exact inainte de lansarea lotului.
---
🚗 Aveti nevoie de cablaje auto de calitate?
WellPCB Romania produce cablaje certificate pentru industria automotive:
- ✅ Certificate IPC/WHMA-A-620 Class 3
- ✅ Trasabilitate completa conform IATF 16949
- ✅ Capacitate 50.000+ cablaje/luna
- ✅ Livrare JIT pentru producatori Tier 1
Solicitati Oferta pentru Cablaje →
---
"La cablaje, diferenta dintre o sertizare buna si una instabila poate fi doar 0.03 mm la inaltimea de crimp, de aceea IPC/WHMA-A-620 trebuie legat de masuratori reale, nu doar de inspectie vizuala."
Procese de productie
1. Debitare si dezizolare
- Masini automate CNC
- Tolerante ±0.5mm
- 100% verificare lungime
2. Sertizare terminale
- Forta sertizare controlata SPC
- Verificare pull-test 100%
- Inspectie microscopica esantion
3. Asamblare
- Pe planse de lucru dedicate
- Conform desen tehnic
- Bandare si tuburi de protectie
4. Testare
- Continuitate 100%
- Rezistenta izolatie
- Hi-pot (high potential)
- Verificare vizuala conform IPC-620
Cerinte speciale auto
Rezistenta mediu
- Temperaturi extreme (-40°C la +125°C)
- Uleiuri si combustibili
- Umiditate si sare (spray salin)
- Vibratii continue
Protectie
| Tip Protectie | Aplicatie | Standard |
|---|---|---|
| Tuburi corrugate | Compartiment motor | SAE J1128 |
| Termocontractibil | Jonctiuni | MIL-STD |
| Bandare textila | Interior | LV 312 |
| Etansari | Conectori | IP67/IP69K |
Blindare EMC
- Impletiri cupru/aluminiu
- Folii conductoare
- Conectori blindati
Pentru mai multe informatii despre EMC, consultati ghidul nostru despre HDI PCB.
Testare si validare
Teste de productie
| Test | Frecventa | Standard |
|---|---|---|
| Continuitate electrica | 100% | IPC-620 |
| Rezistenta de contact | Esantion | MIL-STD-202 |
| Forta de extractie | 100% | IPC-620 |
| Inspectie vizuala | 100% | IPC-620 Class 3 |
Teste de calificare
- Cicluri termice conform ISO 16750
- Vibratii aleatorii
- Spray salin (1000h)
- Imbatranire accelerata
Serviciile noastre
WellPCB Romania produce cablaje auto:
- Certificate IPC-620 Class 3
- Trasabilitate completa
- Capacitate 50.000+ cablaje/luna
- Livrare JIT
Pentru alegerea furnizorului potrivit, consultati ghidul nostru de selectie furnizori PCB.
Solicitati oferta pentru cablaje auto personalizate.
---
Surse si Referinte
1. IPC/WHMA-A-620 - Standard pentru acceptabilitatea cablajelor
2. SAE International - Standarde industrie auto
3. ISO 16750 - Cerinte de mediu pentru echipamente electrice auto
4. TE Connectivity Automotive - Conectori si solutii auto
